Классификация сущностей, расширение ER-модели


Один из активных разработчиков реляционной модели К. Дейт [2] выделил три основные класса сущностей: стержневые, ассоциативные и характеристические, а также подкласс ассоциативных сущностей – обозначения.

Стержневая сущность (стержень) – это независимая сущность.

В рассмотренных ранее примерах стержни - это-

СТУДЕНТ, КВАРТИРА, МУЖЧИНА, ПРЕПОДАВА-ГТЕЛЬ, и другие, названия которых помещены в прямоугольники.

Ассоциативная сущность (ассоциация) - это связь? вида МНОГИЕ-КО-МНОГИМ (-КО-МНОГИМ и т.д.) между двумя или более сущностями или экземпляра- Ч ми сущности. Ассоциации рассматриваются как полноправные сущности:

– могут участвовать в других ассоциациях и обозначениях точно так же, как стержневые сущности;

–       могут обладать свойствами, т.е. иметь не только набор ключевых атрибутов, необходимых для указания связей, но и любое число других атрибутов, характеризующих связь.

Характеристическая сущность (характеристика) - это связь вида МНОГИЕ-К-ОДНОМУ или ОДИН-КОД НОМУ между двумя сущностями (частный случай ассоциации). Единственная цель характеристики в рамках рассматриваемой предметной области состоит в описании или уточнении некоторой другой сущности. Необходимость в них возникает в связи с тем, что сущности реального мира имеют иногда многозначные свойства. Муж может иметь несколько жен (пример 2.1), книга – несколько характеристик переиздания (исправленное, дополненное, переработанное, ...) и т.д.

Существование характеристики полностью зависит, от характеризуемой сущности: женщины лишают статуса жен, если умирает их муж.

Для описания характеристики используется новое предложение ЯИМ, имеющее в общем случае вид:

(ХАРАКТЕРИСТИКА (атрибут 1, атрибут 2, ...)

{СПИСОК ХАРАКТЕРИЗУЕМЫХ СУЩНОСТЕЙ}.

Часто используют расширенный язык ER-диаграмм {5, 7] (Enhanced ER-диаграммы), в котором для изображения характеристики используют трапецию (рис. 2.10).

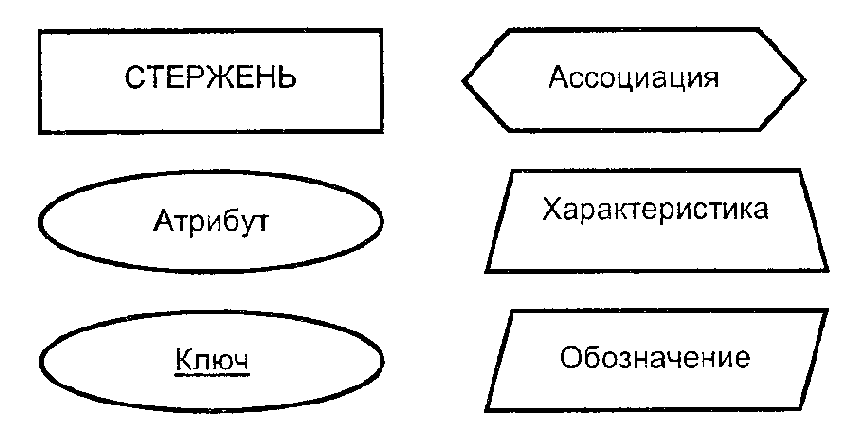

Рис. 2.10. Элементы расширенного языка ER-диаграмм

Обозначающая сущность или обозначение - это связь вида МНОГИЕ-К-ОДНОМУ или ОДИН-К-ОДНОМУ между двумя сущностями и отличается от характеристики тем, что не зависит от обозначаемой сущности.


Обозначения используют для хранения повторяющихся значений больших текстовых атрибутов: кодификаторов изучаемых студентами дисциплин, наименований организаций и их отделов, перечней товаров и т.п.

Описание обозначения внешне отличается от описания характеристики только тем, что обозначаемые сущности заключается не в фигурные скобки, а в квадратике:

ОБОЗНАЧЕНИЕ (атрибут 1, атрибут 2, )[СПИСОК ОБОЗНАЧАЕМЫХ СУЩНОСТЕЙ]

Обозначения и характеристики не являются полностью независимыми сущностями, поскольку они предполагают наличие некоторой другой сущности, которая будет «обозначаться» или «характеризоваться». Однако они все же представляют собой частные случаи сущности и могут, конечно, иметь свойства, могут участвовать в ассоциациях, обозначениях и иметь свои собственные (более низкого уровня) характеристики. Все экземпляры характеристики должны быть обязательно связаны с каким-либо экземпляром характеризуемой сущности. Однако допускается, чтобы некоторые экземпляры характеризуемой сущности не имели связей. Правда, если это касается браков, то сущность «Мужья» должна быть заменена сущностью «Мужчины» (нет мужа без жены).

Теперь можно переопределить стержневую сущность как сущность, которая не является ни ассоциацией, ни обозначением, ни характеристикой. Такие сущности имеют независимое существование [5].
